Products >> Roller

Cloth guide roll


香港宝典全年资料大全

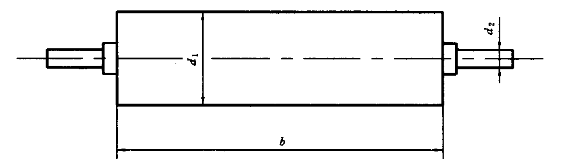

Sketch map of the guide roller profile,
b --roller width;
                     d1 -- roller surface diameter;
        d2 -- head diameter.



Guide Roller Gauge
Progect Name Specification Parameter
Material SUS304、SUS316L
Width b（mm） 1600、1800、2000、2200、2400、2600、···、3600
Diameter d1（mm） 80、100、120、125、150、180、200、215
Diameter d2（mm） 15、20、25、30、35、40

Note: the cloth guide roller is in accordance with FZ/T 90090-1997 standards.
